Ürün ayrıntıları:
|
| Product name: | Projection Spot Welding Machine | Application: | Welding Galvanized Sheet |
|---|---|---|---|
| Function: | Projection Welding | Machine type: | Projection Welding Machine |
| Keyword: | AC Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Sertifika: | CE |
| Vurgulamak: | Galvanize Yapraklar Nokta kaynak makinesi,Yaprak projeksiyonu nokta kaynak makinesi,Direnç Yaprak Projection kaynak makinesi |
||

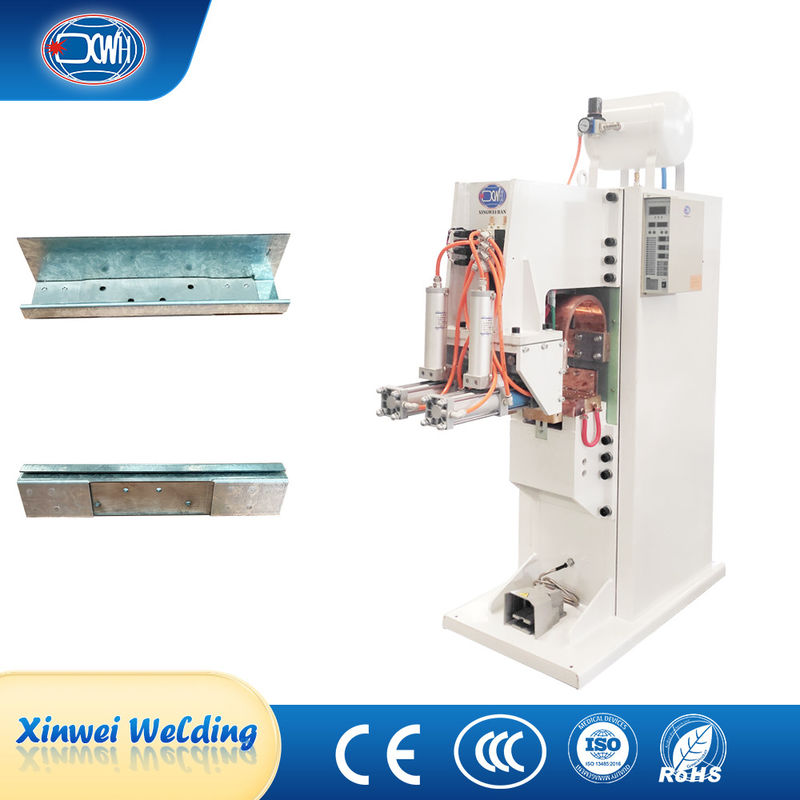

Direnç Yaprak Durağan Projeksiyon Galvanizli Yapraklar için Nokta Kaynak Makinesi
Ürün Tanımı
Metal yaprak projeksiyon kaynak makinesi, bir çerçeve, iletken levha, kaynak başının hareket mekanizması, elektrot bileşenleri, kaynak transformatörü (güç frekansı),kaynak makinesi kontrolörü, hava devre sistemi, soğutma suyu sistemi vb.
Teknik parametreler
| Ürün/Model | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| İsimlendirilmiş güç %50 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| İsimlendirilmiş birincil güç | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| İkincil Voltaj | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| İsimlendirilmiş sıklık | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kısayol Akımı | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. kaynak gücü | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Boğaz | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Elektrotlarda Max.Froce | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Çalışma çarpısı | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Soğutma suyu tüketimi 2,5 bar | L/dakikada | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektrotlar tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Silahlar | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projection Clamping Plate | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Saldırma Kapasitesi A3 çelik | MM | 2.5 + 2.5 | 3+3 | 4 + 4 | 4.5 + 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Avantajlar
1Vücut şok dayanıklılığı, sismik dayanıklılık ve yüksek sertlik için tasarlanmıştır ve her bir bileşeninin kurulum ve yük kuvvetini karşılamak için ince bir şekilde işlenmiştir.Çeşitli güçlendirme kaburgaları, ekipmanların sertliğini ve kaynak sürecinde minimum deformasyonu sağlamak için çerçevenin içinde kaynaklanmıştır., kaynak istikrarını ve manuel kullanım güvenliğini sağlar.
2Üst elektrot gaz-sıvı basınç silindirle basınçlandırılır, bu da basınç ayarlamasını uygun ve doğru hale getirir.
3. kaynak makineleri için yedek özel hava depolama tankı kaynak basıncının dalgalanmasını azaltmak ve kaynak gücünün istikrarını sağlamak için faydalıdır;
4Üst elektrot yatay olarak ileri ve geri hareket ederken, kaynak darbe ve iş parçasının işleme darbeyi bağımsız olurken, alt elektrot sabitleştirilir.
Ürün Yapısı

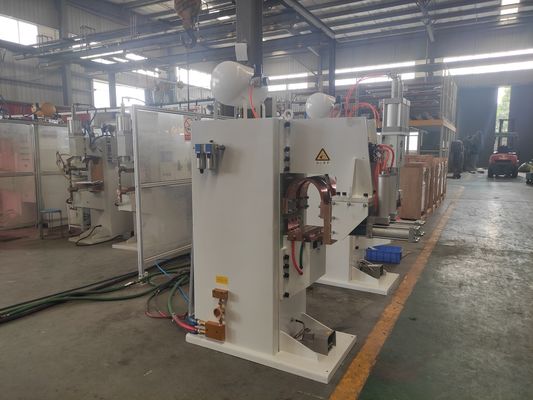

Resimler
Uygulama
