Ürün ayrıntıları:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Sertifika: | Certification |
| Vurgulamak: | Otomobil taşınabilir nokta kaynak makineleri,Direnç taşınabilir nokta kaynak makineleri,100KVA endüstriyel nokta kaynak makinesi |
||
Ürün Tanımı

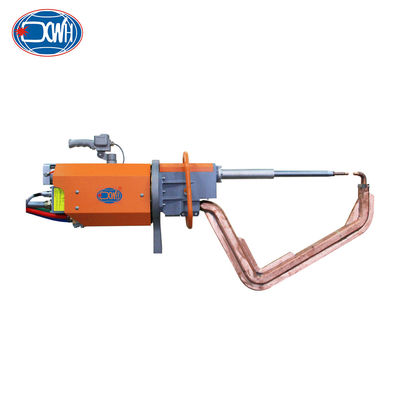

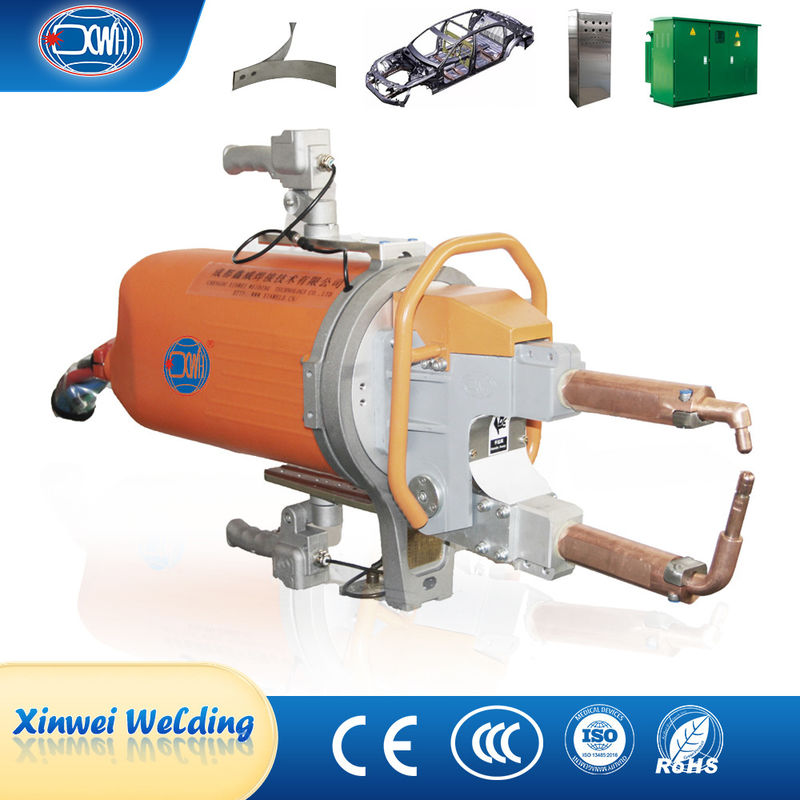

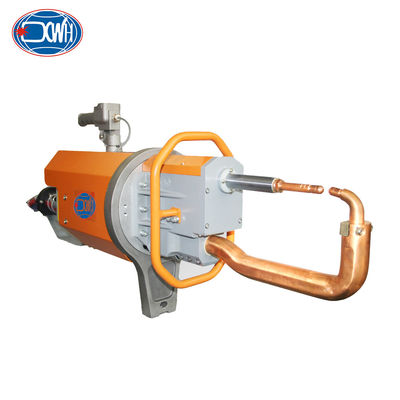

El taşınabilir nokta kaynak makinesi esas olarak şunlardan oluşur: kaynak transformatörü, kaynak denetleyicisi, kaynak tırnakları, su dağıtıcısı, süspansiyon çubuğu, denge sistemi, süspansiyon, soğutucu vb.
| Ürün/Modeller | Birim | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Güç 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maksimum kısa devre akımı | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| İkincil boşaltma voltajı | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltaj 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Kollar arasındaki mesafe | MM | 120-280 | 100 ila 300 | 120-128 | 100 ila 300 | 120-280 | 100 ila 300 |
| Elektrotlardaki maksimum kuvvet | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Çalışma çarpısı | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Maks.takım | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Kol uzunluğu | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Sıkıştırılmış hava kaynağı | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Min uzunluğundaki kol ile yumuşak çelik levhasının maksimum kalınlığı | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| 500 mm'lik kollarla | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| En uzunlukta kolları olan | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Çapraz telin maksimum | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Soğutma suyu basıncı düşüşü | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Soğutma suyu akışı | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* Saldırma kolunun mesafesi, açısı ve uzunluğu müşterilerin isteklerine göre yapılabilir.
Özellikleri:
1) Kaynak işleminde sıçrama büyük ölçüde azalır, kaynak kalitesini arttırır ve kaynak ortamını arındırır.
2) Entegre modüler tasarım, kaynak kontrol sisteminin istikrarlı bir performansı, yüksek güvenilirliği ve düşük kaynak arıza oranı vardır.
3) Transformör, uluslararası standartlara uyan orta frekanslı tipi benimsiyor. Ürün teknolojisi F seviyesinde yalıtım ve IP65 yüksek koruma düzeyi ile gelişmiştir.Aşırı ısınma koruma fonksiyonu ile donatılmış, yüksek verimlilik, düşük manyetik kaybı, yüksek çıkış gücü ve yüksek şebeke kullanım oranı.
4) Saldırma sıkıştırıcı silindirinin basıncını kontrol etmek için orantılı bir valf kullanılarak, hassas bir kontrol sağlanır.
5) Yüksek dayanıklılıklı levha, alüminyum, galvanizli metal ve diğer metal malzemelerin kaynakında yaygın olarak kullanılır.
Uygulama:
Taşınabilir nokta kaynak makinesi, otomobil üretiminde, bakım, ev aletleri, kapılar ve pencereler, tarım,İnşaat çelik ve diğer metal üretim endüstrileri.
Elektrik Direnişi kaynaklı kaynak prensibi
İki elektrot iş parçasına bastırıldığında, iki metal katman, iki elektrodun basıncı altında temas noktası kaynakçısı direnci oluşturur.Kaynak akımı bir elektrottan diğer elektrota aktığı zaman, iki temas direniş noktası anında termal füzyon oluşturur ve kaynak akımı diğer elektrottan iki iş parçasına akıp anında bir devre oluşturur,iki elektroda zarar vermeyecek.
Genel Yapılar

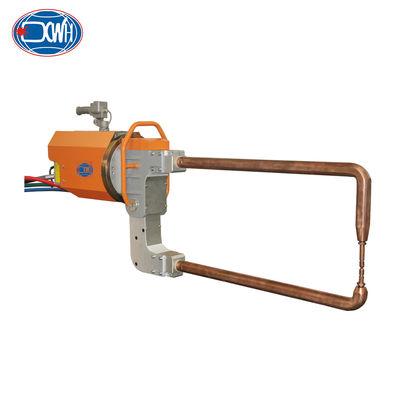

Çoklu Elektrot Kolları
Kullanım ve Kurulum
Resimler
