Ürün ayrıntıları:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Vurgulamak: | CE Elde tutulabilen nokta kaynak makinesi,220v SS Nokta kaynak makinesi,Güvenli el kaynak makinesi |
||

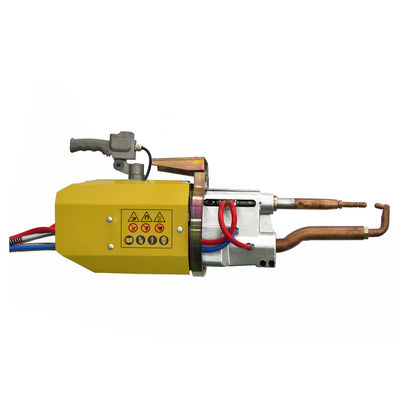

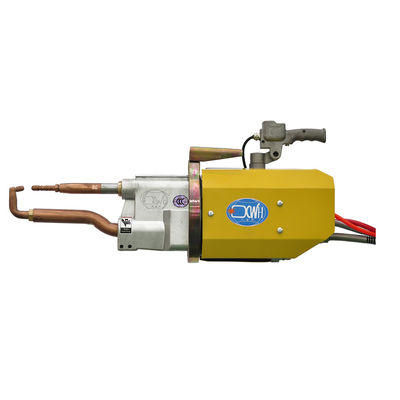

Ürün Tanımı
Taşınabilir nokta kaynak makinesi, kaynak parçalarının kuyruk eklemlerine monte edildiği ve iki sütunlu elektrot arasında basıldığı direnç kaynak yöntemini kullanır.ve temel metal, lehim eklemleri oluşturmak için direnç ısısı ile erimiş.
| Ürün/Modeller | Birim | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Güç %50 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maksimum kısa devre akımı | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| İkincil boşaltma voltajı | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltaj 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Kollar arasındaki mesafe | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Elektrotlardaki maksimum kuvvet | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Çalışma çarpısı | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Silindrin en yüksek yürüme hızı | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Kol uzunluğu | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Sıkıştırılmış hava kaynağı | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Min uzunluğundaki kol ile yumuşak çelik levhasının maksimum kalınlığı | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| 500 mm'lik kollarla | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| En uzunlukta kolları olan | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Çapraz telin maksimum | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Soğutma suyu basıncı düşüşü | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Soğutma suyu akışı | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Saldırma kolunun mesafesi, açısı ve uzunluğu müşterilerin isteklerine göre yapılabilir.
Özellikleri:
1. Hafif ağırlıklı, kullanımı kolay ve elektrik tasarrufu
2Kompakt yapı ve kolay bakım
3Döner masası rulmanlarla donatılmıştır ve 360° döner.
4Özel kaynak çapaları, en uzun kaynak kolu 1300mm ve en kısa 220mm
5. Daha az aşınmış parçalar ve yüksek maliyetli performans
Çalışma prensibi
İş parçası üst ve alt elektrotlar arasında basınçlandırılır ve enerji verilir ve direnç kaynaklıdır.
Kaydırma parçasının direnci R (Ω) olduğunda, kaydırma akımı I (A) ve zaman üzerindeki güç t (sec) olarak formüle göre:belirli bir direnç değerine sahip metal malzemenin belirli bir süre içinde geçtiği akım I t direnç nedeniyle ısınır, ve üretilen ısı Q'dır. Metal direnç akımı erimiş metali ısıtmak için kullanılır ve daha sonra metal soğutulur, kristalize edilir ve basınç altında bağlanır.Buna direnç kaynaklaması denir..
Kaynak kolu özelleştirilebilir
Kaynaklama Süreci
a) Basınçlandırma süresi: Elektrotla iş parçasına sıkıca basıldıktan sonra kaynak elektrize edilmelidir.İş parçasının elektrot tarafından sıkıca bastırılmadan önce kaynak işlemi başlarElektrodun veya iş parçasının yanma kaybına ve sıçramasına neden olan, elektrodun çalışma yürüyüşünün uzunluğu, basınçlandırma mekanizmasının hareketi,İş parçasının deformasyonu ve diğer faktörler basınçlandırma süresinin ayarlanmasını etkilerGenel olarak, basınçlandırma süresi 15-20 döngü olarak ayarlanır.
b) Durma süresi: metal soğutma ve yeniden kristalleştirme için kullanılır, genellikle 15-20 döngü olarak belirlenir;
c) Dinlenme süresi: Genellikle sürekli nokta kaynak için kullanılır. Uygun dinlenme süresi kaynak makinesi ve operatörlerin etkili dinlenmesini sağlayabilir.
