Ürün ayrıntıları:
|
| Product Name: | Portable Welding Gun | Function: | Resistance Spot Welding Machine |
|---|---|---|---|
| Machine type: | Handheld Welder | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Sertifika: | Certification |
| Vurgulamak: | Çelik taşınabilir nokta kaynak makinesi,Direnç Elde Tutulan Nokta kaynak makinesi,Alüminyum taşınabilir nokta kaynak makineleri |
||

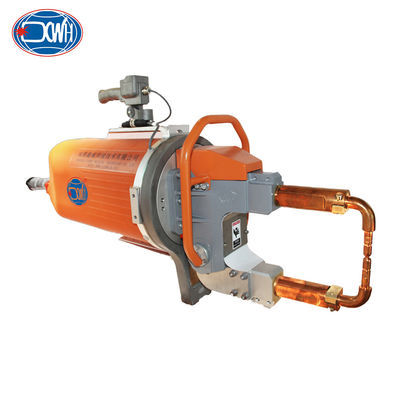

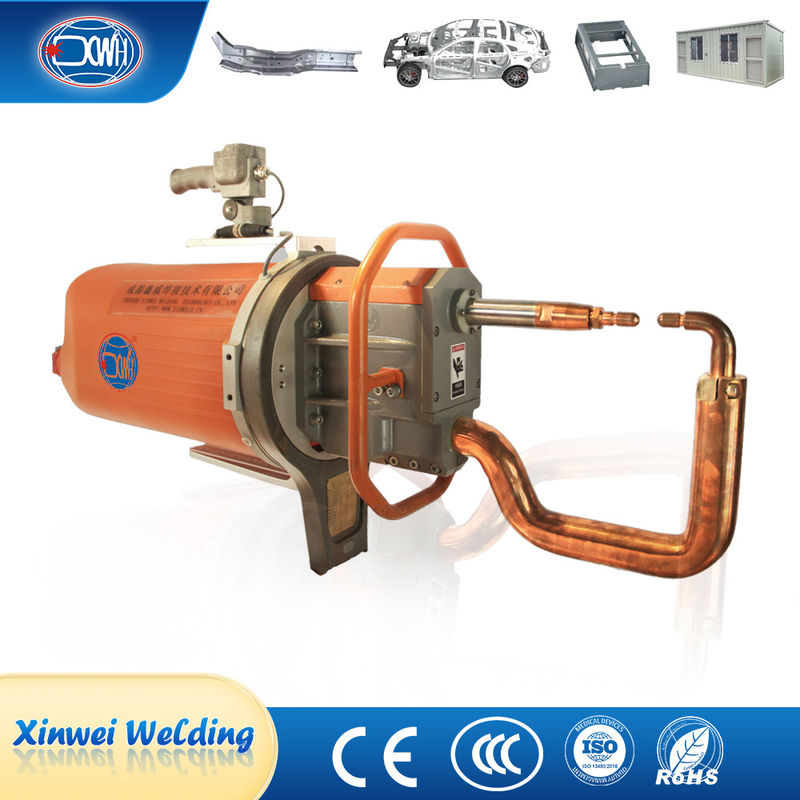

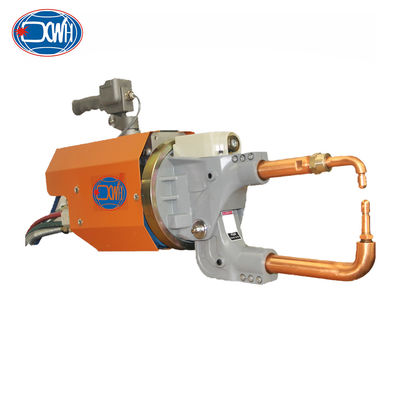

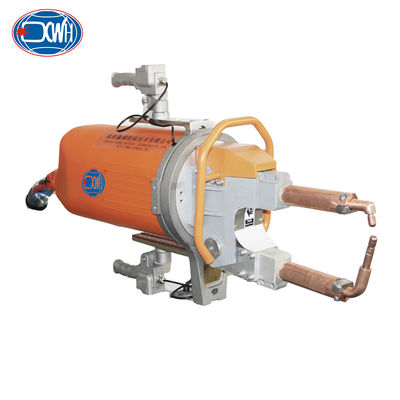

Ürün Tanımı
Taşınabilir nokta kaynak makinesi, kaynak transformatörleri, silindirler, solenoid valfler, su ve gaz dağıtıcıları, dönen halkalar ve süspansiyon çubuklarını entegre eden modüler bir tasarım benimsiyor.denge sistemleriAna elektrik devresinin üç fazlı AC 380V / 50HZ girişini kabul eder.Kontrol cihazındaki kontrol edilebilir silikondan geçiyor ve daha sonra transformatöre gidiyor.Transformör tarafından voltaj azaltıldıktan sonra, ikincil çıkış düşük voltaj (4.75-10V) ve elektrotlar arasında büyük akım (12-20KA) 'dır.Denetleyici kaynak özelliklerinin gereksinimlerini karşılamak için transformatörün çıkış akımını ayarlamak için kontrol edilebilir silikonun iletme açısını ayarlar.
| Ürün/Modeller | Birim | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| Güç 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maksimum kısa devre akımı | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| İkincil boşaltma voltajı | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Voltaj 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Kollar arasındaki mesafe | MM | 120-280 | 100 ila 300 | 120-128 | 100 ila 300 | 120-280 | 100 ila 300 |
| Elektrotlardaki maksimum kuvvet | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Çalışma çarpısı | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Maks.takım | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Kol uzunluğu | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Sıkıştırılmış hava kaynağı | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Min uzunluğundaki kol ile yumuşak çelik levhasının maksimum kalınlığı | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| 500 mm'lik kollarla | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| En uzunlukta kolları olan | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Çapraz telin maksimum | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Soğutma suyu basıncı düşüşü | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Soğutma suyu akışı | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* Saldırma kolunun mesafesi, açısı ve uzunluğu müşterilerin isteklerine göre yapılabilir.
Özellikleri:
1) Kaynak işleminde sıçrama büyük ölçüde azalır, kaynak kalitesini arttırır ve kaynak ortamını arındırır.
2) Entegre modüler tasarım, kaynak kontrol sisteminin istikrarlı bir performansı, yüksek güvenilirliği ve düşük kaynak arıza oranı vardır.
3) Transformör, uluslararası standartlara uyan orta frekanslı tipi benimsiyor. Ürün teknolojisi F seviyesinde yalıtım ve IP65 yüksek koruma düzeyi ile gelişmiştir.Aşırı ısınma koruma fonksiyonu ile donatılmış, yüksek verimlilik, düşük manyetik kaybı, yüksek çıkış gücü ve yüksek şebeke kullanım oranı.
4) Saldırma sıkıştırıcı silindirinin basıncını kontrol etmek için orantılı bir valf kullanılarak, hassas bir kontrol sağlanır.
5) Yüksek dayanıklılıklı levha, alüminyum, galvanizli metal ve diğer metal malzemelerin kaynakında yaygın olarak kullanılır.
Uygulama:
Taşınabilir nokta kaynak makinesi, otomobil üretiminde, bakım, ev aletleri, kapılar ve pencereler, tarım,İnşaat çelik ve diğer metal üretim endüstrileri.
Genel Yapılar
Çoklu Elektrot Kolları
Kullanım ve Kurulum
