Ürün ayrıntıları:
|
| Product Name: | portable Resistance Welding Machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | 220V/380V Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Vurgulamak: | CNC Inverter Direniş Nokta kaynak makinesi,Otomatik Kablo Nokta kaynak makinesi,220V el taşınabilir nokta kaynak makinesi |
||
Ürün Tanımı

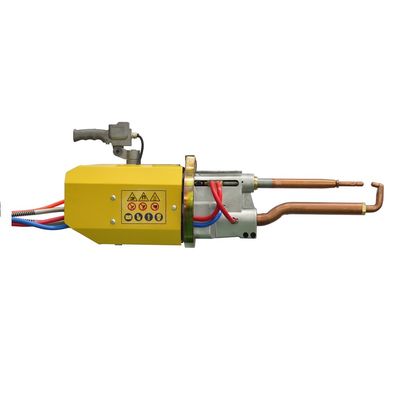

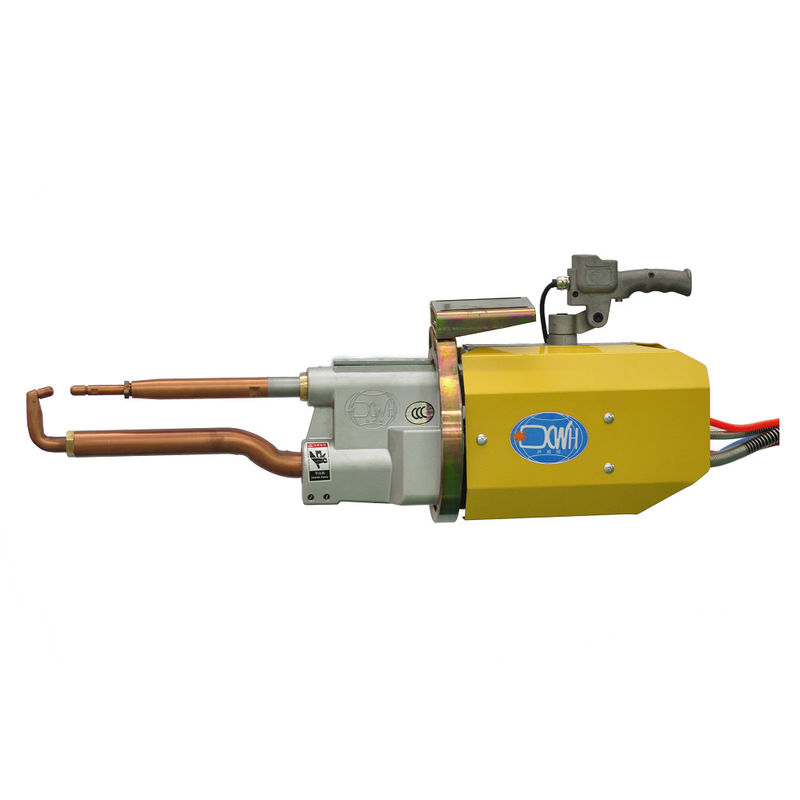

Taşınabilir nokta kaynak makinesi, kaynak parçalarının kuyruk eklemlerine monte edildiği ve iki sütunlu elektrot arasında basıldığı direnç kaynak yöntemini kullanır.ve temel metal, lehim eklemleri oluşturmak için direnç ısısı ile erimiş.
| Ürün/Modeller | Birim | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| Güç %50 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maksimum kısa devre akımı | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| İkincil boşaltma voltajı | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Voltaj 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Kollar arasındaki mesafe | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Elektrotlardaki maksimum kuvvet | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Çalışma çarpısı | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Silindrin en yüksek yürüme hızı | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Kol uzunluğu | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Sıkıştırılmış hava kaynağı | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Min uzunluğundaki kol ile yumuşak çelik levhasının maksimum kalınlığı | MM | 3+3 | 3+3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| 500 mm'lik kollarla | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| En uzunlukta kolları olan | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Çapraz telin maksimum | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Soğutma suyu basıncı düşüşü | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Soğutma suyu akışı | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Saldırma kolunun mesafesi, açısı ve uzunluğu müşterilerin isteklerine göre yapılabilir.
Özellikleri:
1. Hafif ağırlıklı, kullanımı kolay ve elektrik tasarrufu
2Kompakt yapı ve kolay bakım
3Döner masası rulmanlarla donatılmıştır ve 360° döner.
4Özel kaynak çapaları, en uzun kaynak kolu 1300mm ve en kısa 220mm
5.Daha az aşınma parçaları ve yüksek maliyetli performans
Çalışma prensibi
İş parçası üst ve alt elektrotlar arasında basınçlandırılır ve enerji verilir ve direnç kaynaklıdır.
Kaydırma parçasının direnci R (Ω) olduğunda, kaydırma akımı I (A) ve zaman üzerindeki güç t (sec) olarak formüle göre:belirli bir direnç değerine sahip metal malzemenin belirli bir süre içinde geçtiği akım I t direnç nedeniyle ısınır, ve üretilen ısı Q'dır. Metal direnç akımı erimiş metali ısıtmak için kullanılır ve daha sonra metal soğutulur, kristalize edilir ve basınç altında bağlanır.Buna direnç kaynaklaması denir..
Kaynak kolu özelleştirilebilir
Kaynaklama Süresinde Kaynaklama
Bu kaynak makinesinin ana çalışma süreci dört temel işlemden oluşur: basınçlandırma, kaynak, bakım ve dinlenme ve gerekirse ek işlemler eklenebilir.
Kaynaklama: belirli bir zaman gecikmesinden sonra, kontrolördeki tiristor (silikon kontrol elemanı) açılır ve açılır.Transformörün ana tarafı kontrol edilebilir birincil akım alıyor, ve transformatörün ikincil tarafı kaynak akımı üretir, bu da iş parçasını ısıtmak için ikincil devreden elektroda ulaşır,İş parçasının temasında erimeye yol açanBu işlem "saldırma" olarak adlandırılır ve işlem parametreleri kaynak süresi, kaynak akımı ve elektrot basıncıdır.
