Ürün ayrıntıları:
|
| Product name: | Projection Spot Welding Machine | Application: | Sheet Metal Welding |
|---|---|---|---|
| Welding type: | AC Welding | Machine type: | Resiatance Welding Machine |
| Feature: | High Production Efficiency | Advantage: | car damage repair |
| Max. Welding Capacity: | 6+6mm | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Free spare parts, Field installation, commissioning and training | Sertifika: | CE |
| Vurgulamak: | Nokta kaynaklı alüminyum araba delik çekicisi,Liman Kargo Arabası Dentremover,220V Alüminyum Araç Çukur Çekici |
||

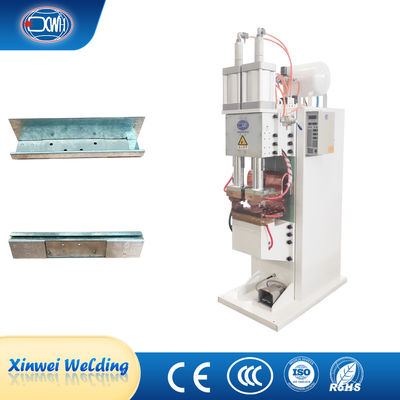

Sabit baskı tipi direniş nokta kaynak makinesi projeksiyon nokta kaynak makinesi
Ürün Tanımı
Metal yaprak projeksiyon kaynak makinesi, bir çerçeve, iletken levha, kaynak başı hareket mekanizması, elektrot bileşenleri, kaynak transformatörü (güç frekansı),kaynak makinesi kontrolörü, hava devre sistemi, soğutma suyu sistemi vb.
Teknik parametreler
| Ürün/Model | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| İsimlendirilmiş güç %50 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| İsimlendirilmiş birincil güç | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| İkincil Voltaj | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| İsimlendirilmiş sıklık | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kısayol Akımı | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. kaynak gücü | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Boğaz | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Elektrotlarda Max.Froce | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Çalışma çarpısı | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Soğutma suyu tüketimi 2,5 bar | L/dakikada | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektrotlar tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Silahlar | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projection Clamping Plate | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Welding Kapasite A3 çelik | MM | 2.5 + 2.5 | 3+3 | 4 + 4 | 4.5 + 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Avantajlar
1) Kaynak parçacığının oluşumu her zaman erimiş metali havadan izole eden plastik bir halka ile çevrilir ve metalürjik süreç basittir.
2) Isıtma süresi kısa, ısı yoğunlaşır, bu nedenle ısı etkilenen bölge küçüktür ve deformasyon ve gerginlik de küçüktür.kaynaktan sonra kalibrasyon ve ısı işlem prosedürleri düzenlemek gerekmez.
3) Kaynak telleri ve çubuklar gibi dolgu metallerinin yanı sıra klor, etilenglikol ve hidrojen gibi kaynak tüketicilerine ihtiyaç duyulmaması, düşük kaynak maliyetleri ile sonuçlanır.
4) Basit işlem, mekanizma ve otomasyon elde etmek kolaydır, işçiler için düşük beceri gereksinimleri ve düşük emek yoğunluğu.
5) Yüksek verimlilik, düşük gürültü ve zararlı gazlar yok.
Ürün Yapısı
Hava devre sistemi, top valflerinden, hava filtrelerinden, basınç azaltma valflerinden, yağ sisini ortadan kaldırıcılardan, elektromanyetik hava valflerinden, silindirlerden vb. oluşur.
Kaynak makinesi soğutma suyu sistemi, transformatörlerin, kontrolörlerin, üst ve alt elektrotların ve iletken plakaların soğutulması için kullanılır.
İş parçasının malzemesi: Galvanizli levha İş parçasının kalınlığı: 4.0 + 1.5mm; İş parçasının maksimum boyutu 2.2m * 1.2m * 50mm
Kontrol kutusu fonksiyonları:
1. kaynak süresi ayarlanabilir: IGBT kaynak tutarlılığı için gerekli koşulları sağlayarak kaynak süresini doğru bir şekilde kontrol edebilir.
2. Çoklu boşaltma darbeleri: Üç kaynak darbeleri ile donatılmıştır: ön ısıtma, kaynak ve ısıtma.
3. Çoklu kaynak programları: kullanıcıların araması için 250 kaynak programı saklayabilir.
4Sabit akım fonksiyonu: IGBT'yi kontrol ederek, sabit akım fonksiyonu elde edilebilir.Sıradan enerji depolama kaynaklarının kaynak akımını kontrol edemediği temel sorunu çözmek.

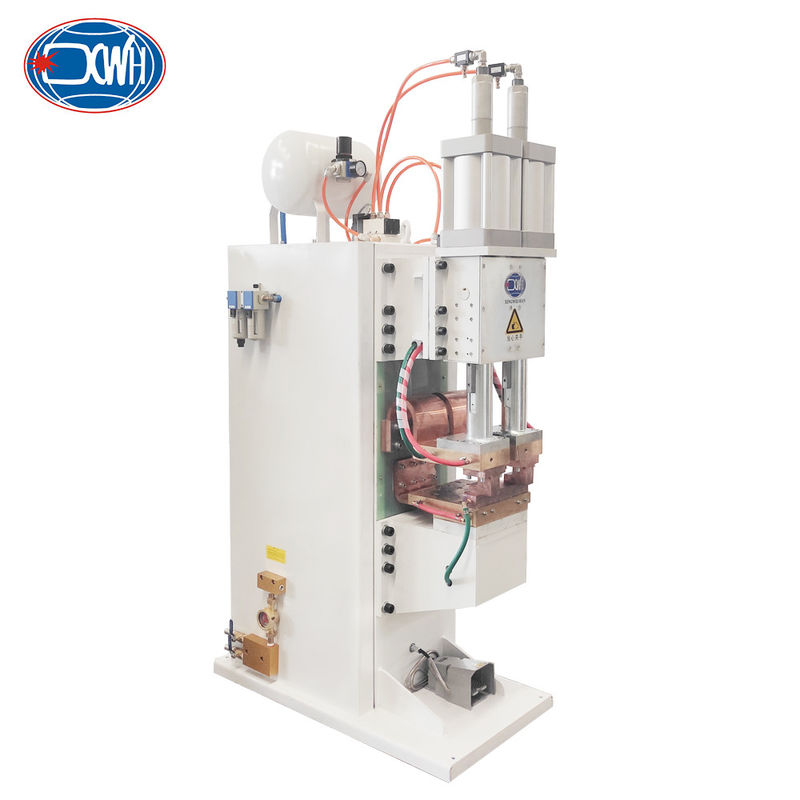

Resimler
Uygulama
Sabit baskı tipi direniş nokta kaynak makinesi projeksiyon nokta kaynak makinesi
Ürün Tanımı
Metal yaprak projeksiyon kaynak makinesi, bir çerçeve, iletken levha, kaynak başı hareket mekanizması, elektrot bileşenleri, kaynak transformatörü (güç frekansı),kaynak makinesi kontrolörü, hava devre sistemi, soğutma suyu sistemi vb.
Müşterilerin yüksek kaynak verimliliği gereksinimlerini karşılamak, tek nokta kaynak makinelerine kıyasla yaklaşık 2 kat (2 baş) verimlilik artışı ile.Aynı personel operasyonunda, tek nokta kaynak makinesi 10 dakikada 2 iş parçasını ve çok nokta kaynak makinesi 10 dakikada 4 iş parçasını kaynaklayabilir.Aynı kullanım maliyeti üretim oranını yaklaşık iki kat artırır., ve kaynak kalitesi kolayca garanti edilir.
Teknik parametreler
| Ürün/Model | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| İsimlendirilmiş güç %50 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| İsimlendirilmiş birincil güç | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| İkincil Voltaj | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| İsimlendirilmiş sıklık | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Kısayol Akımı | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. kaynak gücü | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Boğaz | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Elektrotlarda Max.Froce | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Çalışma çarpısı | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Soğutma suyu tüketimi 2,5 bar | L/dakikada | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektrotlar tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Silahlar | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projection Clamping Plate | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Welding Kapasite A3 çelik | MM | 2.5 + 2.5 | 3+3 | 4 + 4 | 4.5 + 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Avantajlar
1) Kaynak parçacığının oluşumu her zaman erimiş metali havadan izole eden plastik bir halka ile çevrilir ve metalürjik süreç basittir.
2) Isıtma süresi kısa, ısı yoğunlaşır, bu nedenle ısı etkilenen bölge küçüktür ve deformasyon ve gerginlik de küçüktür.kaynaktan sonra kalibrasyon ve ısı işlem prosedürleri düzenlemek gerekmez.
3) Kaynak telleri ve çubuklar gibi dolgu metallerinin yanı sıra klor, etilenglikol ve hidrojen gibi kaynak tüketicilerine ihtiyaç duyulmaması, düşük kaynak maliyetleri ile sonuçlanır.
4) Basit işlem, mekanizma ve otomasyon elde etmek kolaydır, işçiler için düşük beceri gereksinimleri ve düşük emek yoğunluğu.
5) Yüksek verimlilik, düşük gürültü ve zararlı gazlar yok.
Ürün Yapısı
İş parçasının malzemesi: Galvanizli levha İş parçasının kalınlığı: 4.0 + 1.5mm; İş parçasının maksimum boyutu 2.2m * 1.2m * 50mm
Resimler
Uygulama
